Memahami Entity Relationship Diagram (ERD) sering terasa membingungkan, terutama bagi pemula yang baru terjun ke dunia database atau pengembangan sistem. Padahal, ERD adalah fondasi utama dalam membangun aplikasi yang rapi, scalable, dan minim error.

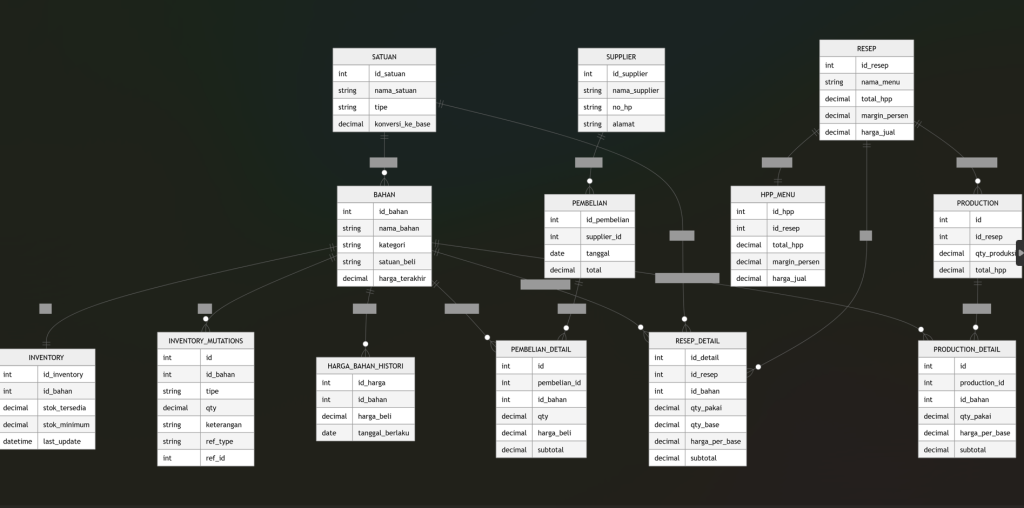

contoh :
Kalau kamu sedang mengembangkan sistem seperti ERP restoran, aplikasi stok, atau sistem produksi, memahami ERD bukan lagi pilihan—tapi keharusan.
Artikel ini akan membahas cara memahami ERD dengan cepat, praktis, dan langsung pakai contoh kasus nyata, jadi kamu tidak hanya paham teori, tapi juga tahu cara menerapkannya.
Apa Itu ERD dan Kenapa Penting?
Entity Relationship Diagram (ERD) adalah representasi visual dari struktur database yang menunjukkan:
- Tabel (entity)
- Kolom (atribut)
- Relasi antar tabel
Dengan ERD, kamu bisa:
- Melihat struktur sistem secara menyeluruh
- Menghindari kesalahan desain database
- Mempermudah pembuatan fitur seperti laporan, stok, dan HPP
Langkah Mudah Memahami ERD (Step-by-Step)
Agar tidak bingung, gunakan pendekatan bertahap berikut:
1. Kenali Entity (Tabel) Terlebih Dahulu
Mulai dari mengenali objek utama dalam sistem.
Contoh ERP Restoran:
- Bahan
- Menu
- Resep
- Produksi
- Inventory
👉 Tips:
Fokus dulu ke “apa saja yang disimpan”, bukan relasinya.
2. Pahami Atribut (Kolom) di Setiap Entity
Setiap tabel pasti punya detail data.
Contoh: Tabel Bahan
- id_bahan
- nama_bahan
- harga_terakhir
- satuan
👉 Ini penting karena menentukan struktur data di database.
3. Identifikasi Primary Key (PK)
Primary key adalah identitas unik.
Contoh:
- id_bahan
- id_menu
- id_resep
👉 Tanpa PK, data bisa kacau dan sulit dihubungkan.
4. Pelajari Relasi Antar Tabel
Di sinilah inti ERD.
Jenis relasi:
- One to One (1:1)
- One to Many (1:N)
- Many to Many (N:M)
Contoh:
- 1 Menu → banyak Resep
- 1 Resep → banyak Detail Resep
- 1 Bahan → digunakan di banyak Resep
👉 Ini menentukan bagaimana data saling terhubung.
5. Pahami Foreign Key (FK)
Foreign key adalah “jembatan” antar tabel.
Contoh:
- resep.id_menu → mengarah ke menu.id_menu
- detail_resep.id_bahan → mengarah ke bahan.id_bahan
👉 FK membuat relasi bisa berjalan di database.
6. Ikuti Alur Data (Bukan Sekadar Diagram)
Banyak orang gagal memahami ERD karena hanya melihat diagram tanpa memahami alur.
👉 Kunci penting:
Ikuti alur bisnis, bukan hanya garis di diagram
Contoh Kasus ERD: Sistem ERP Restoran
Agar lebih jelas, kita gunakan contoh nyata.
Tujuan Sistem:
- Mengelola bahan baku
- Menyusun resep
- Menghitung HPP
- Melakukan produksi
Struktur ERD Sederhana
1. Tabel Bahan
- id_bahan (PK)
- nama_bahan
- harga_terakhir
2. Tabel Menu
- id_menu (PK)
- nama_menu
- harga_jual
3. Tabel Resep
- id_resep (PK)
- id_menu (FK)
4. Tabel Detail Resep
- id_detail (PK)
- id_resep (FK)
- id_bahan (FK)
- qty
5. Tabel Produksi
- id_produksi (PK)
- id_menu (FK)
- qty_produksi
Cara Membaca ERD dari Kasus Ini
Daripada melihat diagram, coba pahami alurnya:
- Menu memiliki resep
- Resep terdiri dari beberapa bahan
- Produksi menggunakan menu
- Sistem mengambil bahan dari resep saat produksi
👉 Alur lengkap:
Produksi → Menu → Resep → Detail Resep → Bahan
Contoh Nyata dalam Kehidupan
Menu: Nasi Goreng
Resep:
- Beras 200 gram
- Telur 1 butir
- Minyak 10 ml
Saat Produksi 10 Porsi
Sistem akan menghitung:
- Beras → 2 kg
- Telur → 10 butir
- Minyak → 100 ml
👉 Ini terjadi karena relasi di ERD bekerja dengan benar.
⚡ Tips Cepat Memahami ERD
Agar lebih cepat paham:
- Mulai dari satu tabel dulu
- Ikuti foreign key
- Bayangkan alur bisnis nyata
- Jangan hafal, tapi pahami hubungan
Kesalahan Umum Saat Belajar ERD
Hindari ini:
- Langsung coding tanpa paham ERD
- Salah membaca relasi 1:N
- Tidak tahu perbedaan PK dan FK
- Menganggap ERD hanya teori
Kesimpulan
Memahami ERD bukan soal menghafal simbol, tapi soal memahami bagaimana data saling terhubung dalam sebuah sistem.
Dengan pendekatan yang tepat:
- Mulai dari entity
- Pahami atribut
- Kenali relasi
- Ikuti alur bisnis
Kamu akan jauh lebih mudah membangun sistem yang kompleks seperti ERP restoran, inventory, hingga sistem produksi berbasis FIFO.
